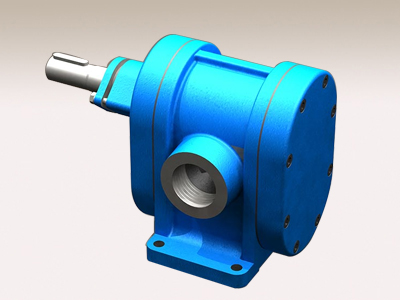

2CY-12增壓齒輪泵用途：
2CY齒輪油泵適用于輸送不含固體顆粒和纖維，無腐蝕性，2CY齒輪泵用于溫度不高于120℃，2CY齒輪油泵粘度為5×10-6～1.5×10-3m2/s（5-1500cSt）的潤滑油或性質類似潤滑油的其他液體以及用于液壓轉動系統。
2CY齒輪泵應用范圍：
2CY齒輪油泵在輸油系統中可用作傳輸，增壓泵；
在燃油系統中可用作輸送、加壓、噴射的燃油泵；
在液壓傳動系統中可用做提供液壓動力的液壓泵；
在工業領域中，均可作潤滑油泵用；
結構特點
2CY-12增壓齒輪泵主要有齒輪、軸、泵體、泵蓋、軸承套、軸端密封等組成。2CY齒輪泵的齒輪經氮化處理有較高的硬度和耐磨性。2CY齒輪油泵與軸一同安裝在可更換的軸套內運轉。2CY齒輪泵內全部零件的潤滑均在泵工作時利用輸送介質而自動達到。
泵內四個軸承套在泵內浮動安裝，隨工作壓力大小自動調整端面間隙，因此2CY齒輪泵的壓力穩定，輸出流量脈動小，溶積效率高。
從主軸外伸端向泵看，為順時針旋轉。
2CY-12增壓齒輪泵安裝：
1、安裝：
a、安裝前應檢查泵在運輸中是否受到損壞，如電機是否受潮、泵進出口的防塵蓋是否損壞而使污物進入泵腔內部等。
b、安裝管道前應先對管道內壁用清水或蒸氣清洗干凈。安裝時應避免使管道的重量由泵來承擔，以免影響泵的精度及壽命。
c、油泵應盡量靠近油池；管道各聯接部位不得漏氣、漏液，否則會發生吸不上液體的現象。
d、為防止顆粒雜質等污物進入泵內，應在吸入口安裝金屬過濾網。
e、進出口管路建議安裝真空表及壓力表，以便監視泵的工作狀態。
f、當油池較深、吸油管路較長或介質粘度較高而造成真空度過高時，2CY
齒輪油泵可將進油管加粗一擋。吸油管路較長時還應安裝底閥。
2、工作前的檢查：
a、泵的各緊固件是否牢固。
b、主動軸轉動是否輕重均勻一致。
c、進出管道的閥門是否打開。
d、泵的旋轉方向是否符合要求。
e、初次使用前應向泵內注入適量介質。
3、工作時的維護。
a、注意泵的壓力表及真空表的讀數應符合該泵所規定的技術規范以內。
b、當泵在運轉中有不正常的噪音或溫升過高時，應立即停泵檢查。
c、一般情況下，不得任意調整安全閥，如需調整時，要用儀器校正。使安全閥的截止壓力為泵額定壓力的1.5-2倍。
4、泵的停止。
a、切斷電源。
b、關閉進出管道閥門。
型號
| 流量
Q | 轉速
n
r/min
| 排出壓力
p
Mpa | 必需汽
蝕余量
）r
m | 效率
η
%
| 電動機 |
m3/h | L/min | | 型號 |
2CY-1.08/2.5 | 1.08 | 18 | 1420 | 2.5 | 9.5 | 58 | 2.2 | Y100L1-4 |
2CY-2.1/2.5 | 2.1 | 35 | 1420 | 2.5 | 9.5 | 58 | 3 | Y100L2-4 |
2CY-3/2.5 | 3 | 50 | 1440 | 2.5 | 9.5 | 59 | 4 | Y112M-4 |
2CY-4.2/2.5 | 4.2 | 70 | 1440 | 2.5 | 9.5 | 59 | 5.5 | Y132S-4 |
2CY-7.5/2.5 | 7.5 | 125 | 1440 | 2.5 | 9.5 | 63 | 7.5 | Y132M-4 |
2CY-12/2.5 | 12 | 200 | 1460 | 2.5 | 9.5 | 63 | 15 | Y160L-4 |
