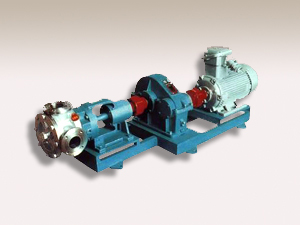

NCB內嚙合齒輪泵采用內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被"月牙板"二隔開，齒輪同向轉動，無困液現象，結構清晰，體積小，流量大，噪音低，壽命長。
結構特點
　　NCB內嚙合齒輪泵適用于輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。廣泛應用于石油、化工、油脂、涂料等行業。NCB型內嚙合齒輪泵適合輸送皂角，硅油，松香，涂料等等高粘度的介質，應用_廣泛。
　　1,我內嚙合齒輪泵是采用齒輪內嚙合原理，內外齒輪節圓緊靠一邊，另一邊被泵蓋上“月牙板”隔開。主軸上的主動內齒輪帶動其中外齒輪同向轉動，在進口處齒輪相互分離形成負壓而吸入液體，齒輪在出口處不斷嵌入嚙合而將液體擠壓輸出。由于這種_結構，所以特別適用于輸送粘度大的介質，粘度范圍為：0.2-1000000cp;
　　內嚙合齒輪泵可反向輸送，只要更換電機轉向即可；
　　內嚙合齒輪泵泵體可轉向，進出口位置成直角，便于選配進出口位置；
　　內嚙合齒輪泵在泵體、端蓋、軸承座間都有連接方便的保溫或冷卻介質的進出接口。
　　內嚙合齒輪泵具有：無困油現象、輸送平穩、效率高、噪音小，使用壽命廠的優點。
　　2,內嚙合齒輪泵適用于輸送石油、化工、涂料、染料、食品、油脂、醫藥等行業中的牛頓液體或非牛頓液體，輸送液體的種類可由輕質、揮發性液體，直至重質、粘稠，甚至半固態液體。
　　3,內嚙合齒輪泵的材質有鑄鐵，鑄鋼，不銹鋼等
　　4,國外德國BOSCH生產的支撐塊浮動式內嚙合齒輪泵，內外齒輪均采用修正漸開線齒形，用活動月牙板將高、低壓腔分開，并在徑向形成壓力補償，使得內外齒齒頂與月牙板之間形成幾無間隙的密封，軸向動補償盤則_軸向間隙的良好密封，使得該泵的內泄漏減至較低。低壓12Mpa、中壓21 Mpa、高壓33 Mpa。此結構容積效率高、結構復雜，制造成本高。他適用于輸送各種輕質、揮發性液體，直至重質、粘稠液體，甚至半固態液體。廣泛應用于石油、化工、油脂、涂料等行業。



 適用范圍：

NCB內嚙合齒輪泵適用于輸送各種輕質、揮發性氣體，直至重質、粘稠液體、甚至半固態液體。廣泛應用于石油、化工、油脂、涂料等行業。



 性能參數表：
