一、概述

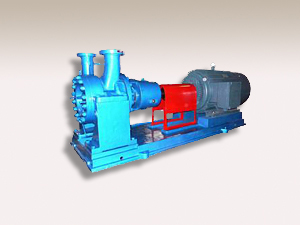

AY單兩級離心油泵是在老Y型離心油泵系列的基礎上進行改造并重新設計的。它是為滿足現代化建設的需要，盡快地適應以節能為中心的設備更新?lián)Q代而發展的新產品。
二、用途
1、軸承體部件將原35，50，60軸承體分別用45，55，70軸承體，提高了可靠性。
2、水力過流部位采用了_節能泵的水力模型，平均比老Y型油泵的效率高5—8%。
3、為保持繼承性，AY型油泵的結構型式、安裝尺寸、性能參數范圍保持與Y型油泵相同，便于老裝置更新改造。
4、零部件通用化程度高，通標件為幾個系列產品共用。
5、選材精煉，主體以Ⅱ、Ⅲ類材料為主，軸承體等零部件增加為鑄鋼、鑄鐵兩種，為寒冷地區、露冷地區、露天使用、船用提供了有利條件。
6、軸承有空氣冷、風扇冷、水冷三種，根據泵的不同使用溫度選用。其中風扇冷尤為適宜和于缺水或水質差的地區。
三、型號意義
流量Q：2.5～300m3/h
揚程H：30～330m
AY單兩級離心油泵系列性能范圍：

　　流量Q=2.5～600m3/h 揚程H=30～330m 溫度T=-45℃～+420℃

　　AY型油泵可用在石油精制、石油化工和化學工業及其他地方輸送不含固體顆粒的石油、液化石油氣和其他介質。

　　50AYⅡ60×2B，250AYS Ⅲ 150C

　　50，250--吸入口直徑

　　A一次改造 　Y--離心油泵 　S一葉輪為雙吸

　　Ⅱ、Ⅲ--過流部位零件材料代號：Ⅰ類為HT250，Ⅱ類為ZG230-450，Ⅲ類為ZGCr13Ni。

　　60，150--單級揚程 　2--級數

　　B，C--葉輪切割次數，順序以A、B……表示。

　　AY型油泵分為單級單吸和兩級單吸懸臂式，單級吸懸臂式、單級雙吸和兩級雙吸兩支承式，兩級單吸兩支承式等六種，結構型式如圖一至圖六。

　　殼體徑向剖分，特別適用于輸送高溫度以及易燃、易爆或有毒的液體。其安裝方式為水平中心線支承。泵的吸入口法蘭和排出口法蘭均鑄在泵體上，且均垂直朝上。軸承腔（填料函）和泵蓋是鑄成一體的，它可以裝填料密封及平衡型、波紋管型、串聯型機械密封。軸封腔外面鑄有可供選擇的水冷腔夾套，水冷腔的配備_是特別提出要求或當輸送介質為水的溫度_過66℃以及碳氫化合物溫度_過150℃時用。

　　葉輪為整體鑄造，且經靜平衡，泵的軸向力主要靠葉輪平衡孔來平衡。

　　軸承體裝有一套徑向球軸承和一組背對背安裝的推力球軸承，其軸承采用甩油環稀油潤滑，軸承體外表面鑄有散熱片，可為空氣冷卻（T<120℃），還可選用風扇冷卻（T=120℃-260℃）和水冷卻（T=260℃-420℃）。

　　為了泵檢修時不必拆卸吸入或排出管路_很容易地拆出葉輪、軸、軸承、軸封等零部件，AY型油泵采用柔性膜片式加長聯軸器部件。

　　1、冷卻水是根據溫度和使用要求，對軸封腔、軸承或泵支架進行冷卻，水量每一支管路建議為0.3-0.7m3/h,其壓力為0.2-0.3MPa。

　　2、密封沖洗是根據泵輸送介質及其溫度、壓力等工作條件不同而不同的。


　　密封液的壓力一般要高于密封的壓力0.07-0.1MPa，如果輸送介質屬于易汽化的，則應高于汽化壓力0.175-0.2MPa.
